二次元影像测量仪
二次元影像测量仪JMD-4030
产品简介
东莞市天泽精密仪器有限公司专业生产加工销售各类投影仪、二次元影像测量仪、三次元、盐雾试验机、恒温恒湿箱、三坐标测量机、全自动影像测量仪、工具显微镜等近百种精密光学检测仪器
订购热线:137 9882 3886
产品介绍
规格型号:二次元影像测量仪JMD-4030
东莞市天泽精密仪器有限公司专业生产加工销售各类投影仪、二次元影像测量仪、三次元、盐雾试验机、恒温恒湿箱、三坐标测量机、全自动影像测量仪、工具显微镜等近百种精密光学检测仪器;公司产品已经广泛适应于机械、模具、仪表、电子、五金、塑胶、轻工等行业。

产品规格参数

仪器型号 JMD-2010 JMD-3020 JMD-4030

工作台:金属台面尺寸(mm) 404×228 506×356 606×466,玻璃台面尺寸(mm) 260×160 350×280 450×350,运动行程(mm) 200×100 300×200 400×300,仪器重量(Kg) 100Kg,外形尺寸(mm) 600×530×950

Z轴升降行程 200mm(包括调焦)
工作距离 92mm
X、Y、Z数显解析度 0.0005mm
X、Y坐标示值误差 ≤(3+L/200)μm
影像系统 摄像机:彩色1/3" CCD
变焦物镜倍率:0.7~4.5X
视频总倍率:30X~230X
物方视场:7~1.1mm 表面光源与透射光源均使用LED,亮度可调节
可选配美国Navitar镜头、日本SONY1/2″CCD
电源 AC180~260V 50HZ
测量软件 标备自动测量软件,可自动寻边、去毛刺,可测贴、线、圆、角度、圆心距、摆正等。

产品用途及特点
二次元影像测量仪适用于工厂生产线和质量检 测部门,特别是在反复测量细小工件的尺寸方面,具有独特优势.可以广泛应用于机械、仪表、电子、五金、塑料、模具等行业.

仪器可测量的部分工件

1、Quickmeasuring幾何量測軟體的設計是簡單易學的——架構在微軟的windows平臺上,如同word或Excel應用軟體一樣,整合了多種應用設計,呈現在全新組合的Quickmeasuring量測軟體上。
2、Quickmeasuring提供了多種幾何運算的功能——您可以借助各種直覺式的功能鍵輕易地在您的工件上取得資訊並執行各種幾何運算,來獲得您所需要的座標、尺寸及外觀圖等資訊。
3、Quickmeasuring的程式易於編輯——Quickmeasuring使用教導式程式編輯,在量測過程中自動紀錄撰寫,量測完成則程式亦編輯完成。程式可被儲存、呼出及再執行。您亦可輸入DXF檔案到Quickmeasuring並快速轉換成Quickmeasuring可執行的程式。

4、Quickmeasuring可自動紀錄量測結果——量測完成後,您可通過量測資訊及影像工具獲得您想要的資料,或計算、重組及儲存這些資料。
5、Quickmeasuring可進行最少取點或多點量測——在幾何運算上,各種量測功能被定義了最少取點數,例如兩點取線。但您也可以通過多點輸入功能鍵額外取點,而獲得更精確的量測值。
6、Quickmeasuring可將既存單元組合成新的單元——利用單元構成功能鍵的搭配,您可輕易的由已  存的單元衍生出其他的新單元。
7、Quickmeasurings可輕易建立參考坐標系——借助軸補正及原點歸零,您可建立一個使用坐標系。Quickmeasuring 允許您在同一個量測過程中設定多個參考原點,並可任意指定各量測單元與各參考原點的關聯。

8、光學對焦: 由電腦判定每次的對焦面,以保證變換焦距時測量的重現性及精准度。(重現性及精准度在 2um之內)
9、光學對焦測高: 搭配光學對焦功能可測量Z軸高度。(重現性及精准度在2um之內)
10、上下光源都可編程,上光源是五環八向四區光源控制可提供多重光源亮度及角度,而且,光源的狀態在編輯程式的同時被一併保存,實現光源的自動控制。
11、“全圖” 導航定位窗口: 可以即時流覽所有繪製的圖元,並可讓滑鼠點哪走哪,更讓測量之數據統統在掌控之中。
12、“流覽”窗口: 可觀察工件的全圖形並具有類似Autocad的縮放功能。

13、在“流覽”視圖中進行標注: 可以直接在“流覽”視圖中進行尺寸的標注。
14、“地圖”窗口: 可把所拍的工件局部照片精密的整合成工件全圖,並保存為高圖元的照片。還可打開以前所拍的地圖,直接進行繪圖、標注、修改等操作。
15、在“地圖”上導航定位: 在所拍地圖上點擊滑鼠,則工作臺移至滑鼠所點擊的位置,並在影像中顯示出來。
16、亞圖元找邊: 讓軟體即時刷新,即時跟蹤滑鼠,自動捕捉滑鼠離最清晰邊緣的最近點,更大程度的節約測繪時間。
17、自定義圓: 可按客戶需要自定義標準的圖(由客戶自行定義圓的圓心座標、直徑、半徑)。再以標準的圓和影像中的工件作對比,從而找到工件與標準圖形之間的誤差。
18、自定義線段: 客戶自行定義線段的起點座標、長度、旋轉的角度,再與影像中的工件作重迭對比,從而找到工件與標準圖形之間的誤差。

19、標注: 可測量平面上的任何幾何尺寸(直徑、半徑、角度、兩線距離、點到線的距離、兩圓間距等等)。
20、自設客戶座標: 可以根據客戶本身的需要在影像中的實際工件上自行設定座標原點(0,0),再以(0,0)點為基準在畫面任一點上標示該點X,Y座標位置。

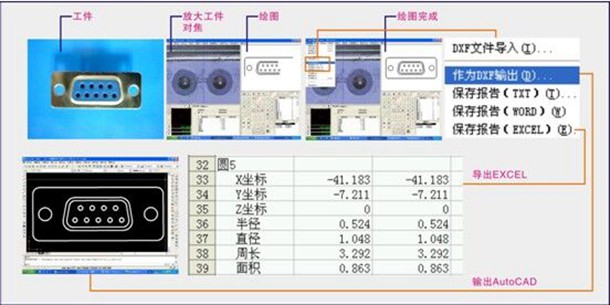

21、抄數: 可將產品外形描出,描出的圖形可轉入Autocad形成工程圖。
22、形位公差: 真圓度,真直度,同心度,可計算出產品上圓形真圓度、直線邊真直度及兩圓心的同心度。
23、設置公差: 可設置產品的實際尺寸超出範圍,超出則以紅色背景警示。或停止工作,測試0K後再執行下一步。
24、發送至Autocad:可將即時影像中按實際工件外形所描繪的圖元直接輸出到Autocad中成為工程圖。

25、打開“PDF文檔”:除了可打開DXF文檔外,還可打開PDF文檔。
26、保存高圖元照片:可保存下更清晰的測繪圖元及產品照片。可以更大倍數的在看圖軟體中觀察所保存的圖片。
27、Z軸校正: 對Z軸的移動偏差進行補償,使測量更精准。
28、運動係數控制: 可以更快速的在工作臺中進行定位,節約大量的測量時間。
