二次元影像测量仪
全自动二次元影像测量仪
产品简介
全自动影像仪具有优越的性价比,配置全自动高精度自动变倍镜头,可调环光照明和高分辨率高清彩色相机,可配置专业影像测量软件,高性能的软硬件配置,可满足各种检测需求
订购热线:137 9882 3886
产品介绍

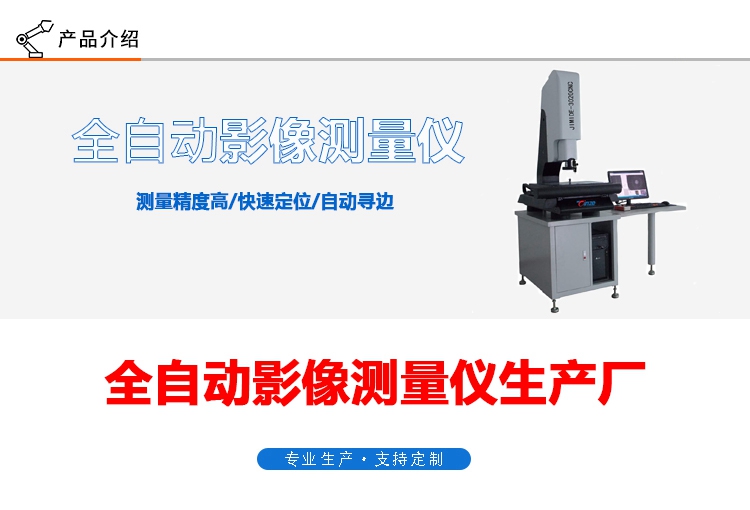

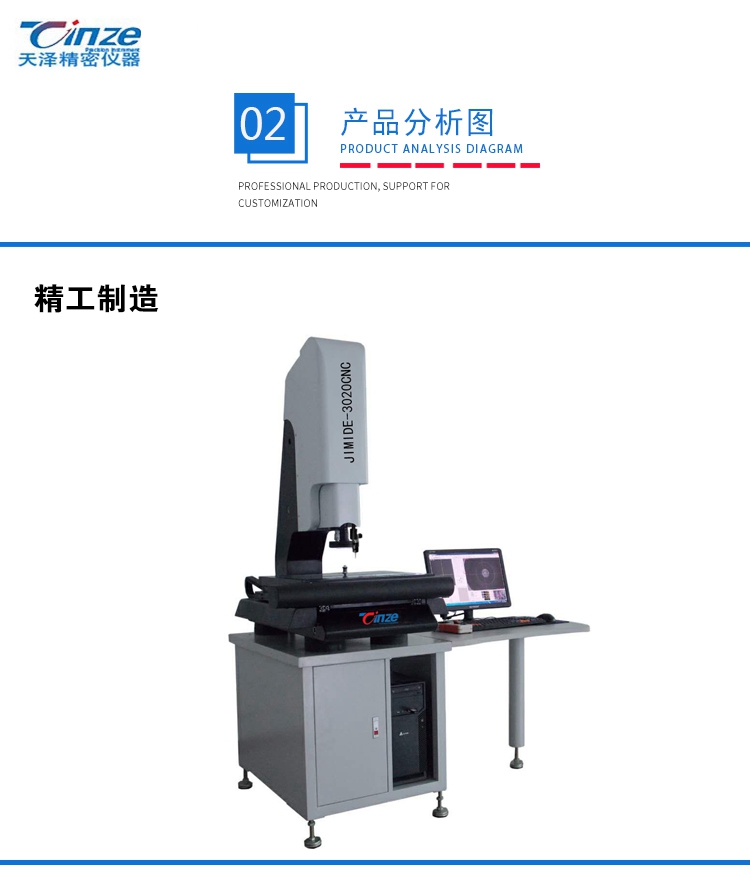

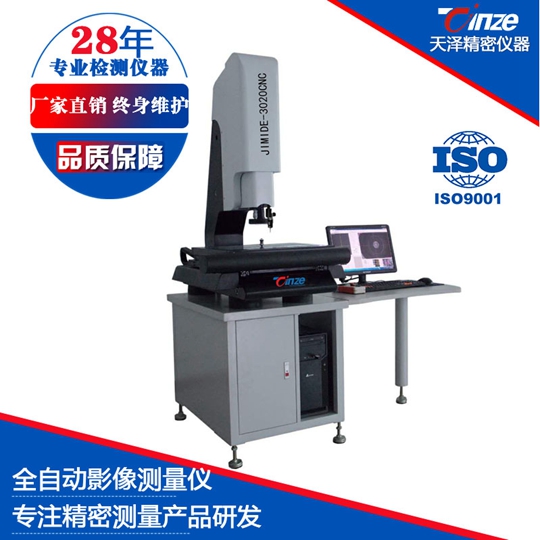

全自动二次元影像测量仪
全自动二次元影像测量仪
全自动二次元影像测量仪
全自动二次元影像测量仪
规格型号:全自动二次元影像测量仪

东莞市天泽精密仪器有限公司专业生产加工卧式投影仪、立式投影仪、二次元影像测量仪、三次元、三坐标测量机、工具显微镜等!
仪器规格参数

型 号 二次元影像测量仪TZ-2010
工作台 金属台面尺寸(MM) 404X228
X坐标行程(MM) 200
Y坐标行程(MM) 100
Z坐标行程(MM) 200(包括调焦)

外形尺寸    长宽高(mm)    600X550X920
仪器重量        单位:KG                  150
显示屏尺寸(MM):                       17吋
工作距离:92MM                 X、Y、Z数显分辨率:0.0005MM
X、Y、Z分辨率:1’或0.01º      X、Y、Z坐标示值误差(UM):≤(3+L/200)
仪器电源 180V(AC)-260V(AC)  50HZ

测量软件 标备自动测量软件、可自动寻边、去毛刺,可测贴、线、圆、角度、圆心距、摆正等

产品用途及特点

JMD系列卧式影像仪是光、机、电一体化的精密高效计量仪器。它广泛应用于机械、模具、仪表、电子、轻工等行业,是计量室和生产车间不可缺少的一种计量检定设备。本仪器采用鼠标、键盘操作与屏幕操作两用模式,与测量软件结合使用,能高效的检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金刚石等生产厂商。

关键技术

影像测量仪使用本身的硬件(CCD,目镜,物镜数据线),将所能捕捉到的图像通过数据线传输到电脑的数据采集卡中,之后由软件在电脑显示器上成像,由操作员用鼠标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完成,所以可以把他看作是实时检测设备,或者狭隘一点可以称为动态测量设备。如果配置合乎要求,设备绝对不会产生图象滞后现象。因工件大小而议,工作台可以选择不同行程。光源亮度可调,可以在各种光线条件下选择最合适的光源亮度。

仪器优点

本公司所生产之JMD-2010影像测量仪与同类产品相比,具有以下之优点:

1、本仪器采用鼠标、键盘操作模式。

2、与本公司生产的优秀测量软件结合使用,所有工作均由电脑控制,大大提高工作效率。

3、杰出的光学性能,超亮高分辨率

4、X、Y数显分辨率:0.0005mm

5、X、Y坐标示值误差μm≤3+L/200

6、主要可以测量长焦距、下型程的透光与不透光的尺寸,是传统的卧式投影仪、影像仪不能测量的。国内第一台影像测量仪由我们天泽生产,帮助客户解决了很多难题。
全自动二次元影像测量仪
全自动二次元影像测量仪
全自动二次元影像测量仪
全自动二次元影像测量仪
