测量投影仪

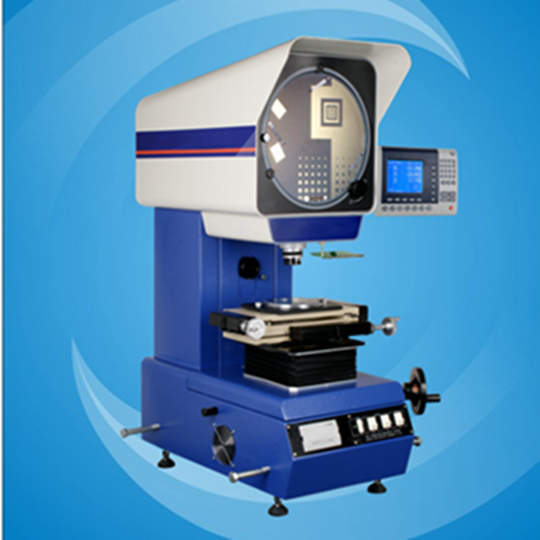

立式测量投影仪 JTVB12-1550T
产品简介
规格型号:JTVB12-1550T立式测量投影仪 产品规格参数: 仪器型号 反像型 正像型 JTVB12-1550T JTVB12-1550TZ JTVB12-2010T JTVB12-2010TZ 工作台 金属台面尺寸(mm) 340152 350170 玻璃台面尺寸(mm) 19696 246120
订购热线:137 9882 3886
产品介绍
规格型号:JTVB12-1550T立式测量投影仪

产品规格参数:
仪器型号 反像型
正像型 JTVB12-1550T               JTVB12-1550TZ JTVB12-2010T               JTVB12-2010TZ
工作台 金属台面尺寸(mm) 340×152 350×170
玻璃台面尺寸(mm) 196×96 246×120
X座标行程(mm) 150 200
Y座标行程(mm) 50 100
Z座标行程(调焦用)(mm) 90(调焦) 90(调焦)
仪器测量精度 <=3+L/75um <=3+L/75um
X、Y座标数显解析度:0.001mm
投影屏 投影屏尺寸(mm):Φ300,使用范围 > Φ300 (刻有米字线)
投影旋转范围:0~360°
旋转角度数显解析度:1’或0.01°
物镜
放大倍数: 10X(必备) 20X(可选) 50X(可选) 100X(可选)
物方线视场(mm) φ30 φ15 φ6 φ3
物方工作距(mm) 77.7 44.3 38.4 25.3
测量最大高度(mm) 90 90 90 90
数据处理系统 DP-300 多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、线、距离,角度检测RS-232数据输出
仪器照明 透射与反射照明光源均为24V/150W卤素灯
仪器电源 110V/220V(AC),50/60Hz,总功率400W
冷却方式 强制风冷(3轴流风扇)
外形尺寸长×高×宽(mm) 800×550×1150 800×810×1150
仪器重量 150KG 170KG
产品用途及特点
杰出的光学性能;超亮高分辨率的直径330MM磨砂投影屏,有45、90度刻度线明亮的表面照明配件有半反半透镜和可选的绿色过滤器。全新的Z轴设计,采用45度斜齿轮V型导轨升降,大大的保证了Z轴直线性,提高测量精度.功能强大的DP300数据处理系统.

仪器可测量的部分工件
仪器可测量的部分工件
仪器优点
  本公司所生产之测量投影仪与同类产品相比,具有以下之特点:
1、 本仪器能高效地检测各种复杂工件的轮廓和表面形状如:样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。
2、 使用范围更为广泛,它广泛应用于机械、模具、仪表、电子、轻工等行业,是计量室和生产车间不可缺少的一种计量检定设备。
3、 仪器测量精度:(3+L/200)μm
4、 X,Y坐标数显分辨率:0.0005mm
5、 数据处理系统:DP300 多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度检测RS-232数据输出,可显示出测量图形。
采用的是45°角的涡轮、涡杆升降。
仪器优点
仪器配件
A、投影屏
1、投影屏尺寸(MM)Φ312,使用范围大于Φ300,采用日本光刻技术,刻有米字线。
2、投影屏旋转范围:0-360º
3、旋转角度数显分辨率:1′或0.01º,采用日本旋转编码器。
B、物镜

放大倍数
10X(必备)
20X(选)
50X(选)
100X(选)
物方线视场(MM)
Φ30
Φ15
Φ6
Φ3
物方工作距(MM)
77.7
44.3
38.4
25.3
测量最大高度
80
80
80
80

C、数距处理系统
DP-300 多功能数据处理系统,全中文显示可做多点采样,座标旋转,点、线、距离,角度检测RS-232数据输出
D、仪器照明:
透射与反射照明采用德国欧司朗进口光源24V,150W卤素灯。
E、冷却方式:
强制风冷(3轴流风扇)
F、仪器电源:
110V/220V(AC)50/60HZ,总功率400W
G、仪器尺寸:
长*宽*高(MM):参照表格
H、X,Y工作台:
采用球墨铸铁铸造、精密加工而成,采用特殊定型稳定化处理,大大提高测量精度与稳定性。

I、传动方式:
采用日本无牙光杆传动。
东莞市天泽精密仪器有限公司是一家专业从事精密光学仪器研发、制造、生产、销售的高科技公司,旗下产品有各类投影仪、影像测量仪、二次元、三坐标测量机、全自动影像测量仪、工具显微镜等近百种。仪器光学系统品质优良,成像清晰,放大倍率准确
