测量投影仪

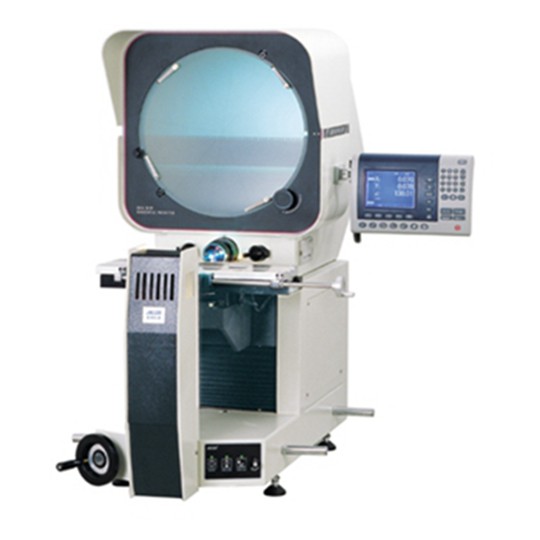

卧式投影测量仪 HB16-3015T
产品简介
规格型号:HB16-3015T卧式投影测量仪 产品用途及特点 HB系列数字式测量投影仪是光、机、电一体化的精密高效测量仪器。它广泛用于机械、仪表、电子、轻工等行业;院校、研究所以及
订购热线:137 9882 3886
产品介绍
规格型号:HB16-3015T卧式投影测量仪

产品用途及特点
HB系列数字式测量投影仪是光、机、电一体化的精密高效测量仪器。它广泛用于机械、仪表、电子、轻工等行业;院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。

本产品光学系统质量优良,物镜成像清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%;坐标测量示值误差可达(3+L/200)µM;配有专用微型打印机和脚踏开关,数据输出和采样十分方便。工件影像可以是全正像也可以为倒像。此投影仪Z轴升降采用导轨的传送方法,提高了机身的稳定性及耐久性,投影仪成像清晰、放大倍率准确。

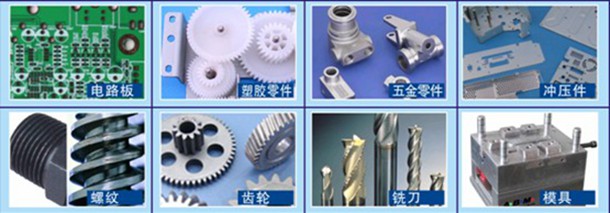

仪器可测量的部分工件
仪器可测量的部分工件
关键技术
测量投影仪是将被测工件置于工作台上,在透射或反射照明下,在透射光照明下,轮廓测量误差小于0.08%;坐标测量示值误差可达(3+L/200)μm,L为被测长度(单位:mm);仪器配有专用微型打印机和脚踏开关,数据输出和采样十分方便。它由物镜成放大实像 (反像),并经光镜反射于投影屏的磨沙面上,成像出一个与工件完全一样的影像。

仪器优点
本公司所生产之测量投影仪与同类产品相比,具有以下之特点:
1、 本仪器能高效地检测各种复杂工件的轮廓和表面形状如:样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。
2、 使用范围更为广泛,它广泛应用于机械、模具、仪表、电子、轻工等行业,是计量室和生产车间不可缺少的一种计量检定设备。
3、 仪器测量精度:(3+L/200)μm
4、 X,Y坐标数显分辨率:0.0005mm
5、 数据处理系统:DP300 多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度检测RS-232数据输出,可显示出测量图形。

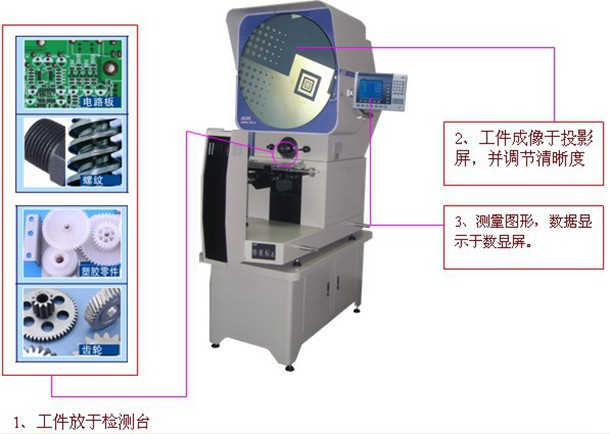

操作步骤
操作步骤
仪器配件
A、投影屏
1、投影屏尺寸(mm)Φ330(或者Φ425),使用範圍大於Φ300(或者Φ425),,採用日本光刻技術,刻有米字線。
2、投影屏旋轉範圍:0-360º
3、旋轉角度數顯解析度:1′或0.01º,採用日本旋轉編碼器。
B、物鏡

放大倍數
10X(必備)
20X(選)
50X(選)
100X(選)
物方線視場(mm)
Φ30
Φ15
Φ6
Φ3
物方工作距(mm)
77.7
44.3
38.4
25.3
测量最大高度
90
90
90
90

C、數距處理系統
DP-300多功能數顯表,採用日本材料,全中文顯示,可做多點採樣、座標旋轉、點、線、圓、距離、角度測量。
D、儀器照明:
透射與反射照明採用德國歐司朗進口光源24V,150W鹵素燈。
E、冷卻方式:
強制風冷(3軸流風扇)
F、儀器電源:
110V/220V(AC)50/60HZ,總功率400W
G、儀器尺寸:
長*寬*高(mm):参照表格
H、X,Y工作臺:
採用球墨鑄鐵鑄造、精密加工而成,採用特殊定型穩定化處理,大大提高測量精度與穩定性。
I、傳動方式:
採用日本無牙光杆傳動。

东莞市天泽精密仪器有限公司专业生产加工:立式投影仪、卧式投影仪、二次元影像测量仪、三次元影像测量仪
