刀具影像测量仪
刀具测量仪
产品简介
该款刀具影像测量仪是在手动影像测量仪的基础上专为刀具生产商或刀具修磨厂产品刀具检测而研发的一款产品。专用铣刀测量仪、使用双镜头刀具专用检测方式。
订购热线:137 9882 3886
产品介绍
 刀具测量仪特点:
 • 刀具测量仪是影像测量仪中的一种测量仪器;•  立卧双镜头刀具专用检测仪是世界上技术最领先的刀具测量系统,其适用于专业化刀具生产商或刀具修磨厂;• 测量时,其可以从两个方向找正并测量刀具,一次装夹即可实现X轴、Y轴、Z轴、卧式镜头回转轴,刀具旋转等多个轴的测量,避免了多次装夹时产生的误差,这是其他普通测量仪所不具备的;• 在双镜头中采用同轴高精密旋转夹具,极大方便了测量,一次装夹即可以完成刀具的直径、长度、切削刃间距、前角、后角、螺旋角、主偏角、副偏角、等各种尺寸的精确测量。• 全球著名的刀具制造商几乎全部采用了这种专用的刀具测量仪,而且每年用户数量正以成倍的速度增长。   刀具测量仪优势特性:

这款产品继承了手动影像测量仪的所有优点及特性,机台采用大理石底座,降低变形系数,增强了仪器的稳定性,保证测量精度。

设备装配两个CCD高清晰度摄像机,可以在不移动被测物体的情况下从不同角度和方向对被测物体进行观察和测量,从而减少了人为操作的误差。
 部分功能介绍:

刀具测量软件除了具备测量软件的常用功能外,增加视频区的十字线对位功能,通过键盘方向键调节十字线可以快速的测量出刀口的角度。可以通过键盘数字键1、2快速切换CCD镜头,从而能从不同角度和方向观测被测物体。在测量工作区域中,增加了六个快速检测距离的功能。 点到点的距离、 点到直线的距离、 线到线的距离、 圆心到直线的距离、 圆心到圆心的距离、圆环的厚度。

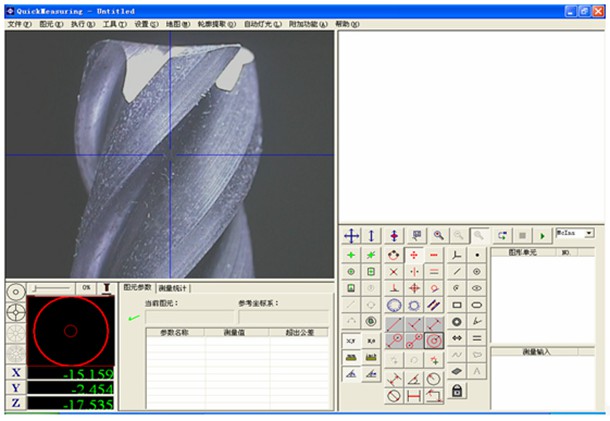

图1 正面视场
图1 正面视场

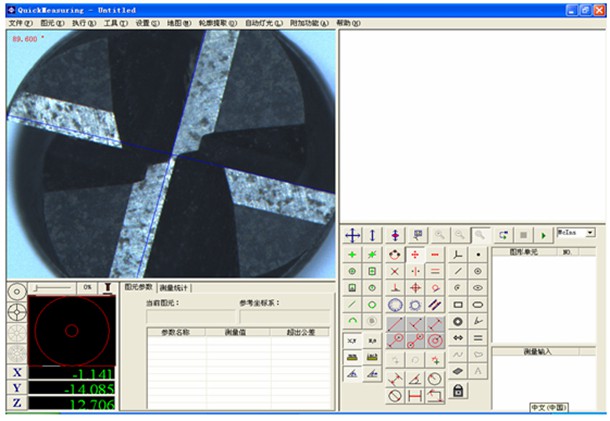

图2 侧面视场
图2 侧面视场

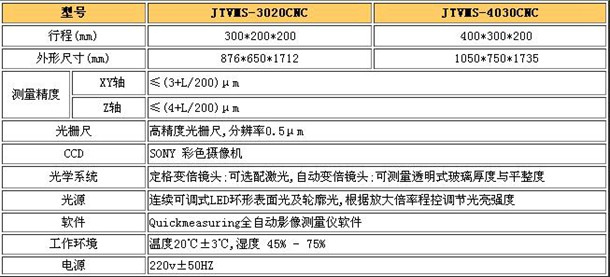

仪器型号参数
仪器型号参数
