端子截面分析仪TZ-QC200进驻深圳欧美
时间: 2019-11-07 13:44 浏览次数:
TZ-QC200端子截面分析仪进驻深圳欧美 产品主要特征: ① 不用树脂凝固 至今为止的树脂凝固法做样品必须从树脂硬化 树脂裁断粗磨研磨。做一个样品要花数30分钟左右。 本产品不需树脂

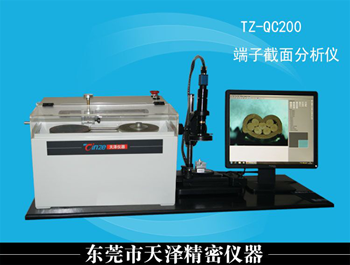

TZ-QC200端子截面分析仪进驻深圳欧美

产品主要特征:

① 不用树脂凝固 至今为止的树脂凝固法做样品必须从树脂硬化⇒ 树脂裁断⇒粗磨⇒研磨。做一个样品要花数30分钟左右。 本产品不需树脂凝固,制作一个样品只用 5 分钟。 ② 端子专用夹具可对应各种尺寸的端子 新开发的夹具可夹紧各种型号的端子。 研磨时不用担心咬线牙变形或电线飞出。 也不用特殊的技能,谁都可以轻易操作。 附属的标准夹具可对应 AWG8 ~ AWG26 的电线。 ※ 细线用夹具(AWG26 ~ AWG36) 可追加 ※ 树脂凝固样品的专用夹具(
 ③ 高性能显微观测仪和专用软件可快速正确地测量长度﹑计算面积。 放大倍率从 26 倍 ~ 最大 260 倍。 超过AWG30的极细线也能鲜明地显示出。 在最大倍率下的测量精度为 2 ~ 3µm。
【详细介绍】 详见如下

一、用途介绍

端子金相分析仪是本公司针对线束行业质量检验而专门研发的一款精密检测分析设备,整套系统由端子裁切、研磨设备、腐蚀(选用)、断面图像采集系统、端子图片测量分析系统等单元组成,采用人体力学设计,模块化组合,流水线式工作流程,让操作更方便、快捷。在首件生产检验时,可直接观察判断,省时省力。极大地提高了端子断面质量检验的速度。简易的操作、高质量的图像采集系统、精确的测量分析为您的生产保驾护航。
端子金相检测显微镜能观察物体时能产生正立的三维空间像,立体感强,成像清晰和宽阔,具有较长的工作距离;配置高精度线束端子图片测量分析系统,组合成线束端子检测显微镜,高质量光学系统与高分辨率摄像头的完美组合,让断面图像更清晰,更精确。

二、系统简介

端子金相分析显微镜是将传统的光学显微镜与计算机(数码相机)通过光电转换器有机地结合在一起,在计算机显示屏上观察实时动态图像,并能将所需要的图片进行编辑、测量分析、保存和打印。

三、技术参数

1切割设备,德国切割片,切割机参数: 转速 2800转/min 切割范围  0~22mm
2打磨设备, , 转速600转/min  盘直径:250mm
3.线束金相分析仪: 0.7~4.5X(根据客户实际产品配置)0.7X,1.0X,2.0X,3.0X,4.0X,4.5X
4视频总倍率:16~220X(根据实际测试配置会有所不同)
5成像系统:1/3″专业CCD高清成像系统
6观测范围;1.2mm-22mm
7标准夹具:1.2mm—70mm2

8.移动工作距离:250mm
9. 测量精度:0.004mm
10.照明光源:LED。光源可调。
11. 端子腐蚀:液体清洗,
12.专业端子截面分析软件含加密锁
13. 电脑。组装电脑。17显示器。

四、软件特点
1.动态观察所测的工件的图像
2.捕捉、保存、修改、打印图像
3.基本元素的测量
