线束端子行业

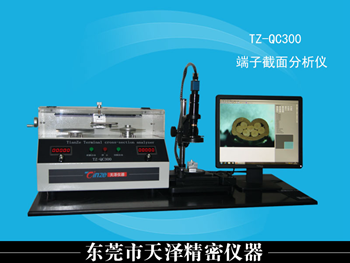

TZ-QC300端子截面分析仪进积架宝威汽
积架宝威汽车配件(深圳)有限公司,2005年03月01日成立,经营范围包括生产经营汽车连接系统、汽车照明系统线束总成及以上产品的零部件等。

线束剖面分析仪工厂/端子横断面分析仪价格/线束截面分析仪生产厂家/端子横切面分析仪/汽车端子剖分析仪/汽车新能源线束端子分析仪/端子截面分析仪批发

天泽仪器端子剖面分析仪:主要通过对端子压接部分的自动切割(不发热,不改变内部结构),自动研磨(自动水冷),然后通过专业的端子腐蚀液(对人体无害)进行腐蚀,最后通过软件测量,最后软件会自动得出完整的端子分析报告,并且自动判定端子是否合格。全套检测系统可在5分钟内完成一个端子的处理分析,极大地提高了端子断面品质检验的速度。操作简单方便、快捷,采用进口高清的图像采集系统、精确的测量分析为您的生产保驾护航。
切割模块
1、范围: 0.13mm2到 50.00mm2(Ø0.50mm -Ø8.00mm)
转速: 0-4000 rpm 可调
切割速度: 手动可调
切割轮: 内径:32mm, 外径:150mm, 厚度:0.5mm

2、打磨模块
速度: 0-4000 rpm可调
转速:手动可调
Z微调范围: 0.0mm 到 10.0mm
特殊材质的砂纸外径:150mm  1200#  (2000#   2500#可选)

3、蚀化部分
专业端子截面清洗液
腐蚀时间: 5 到 30 sec

4、图片摄取部分
高品质,低失真的卡位镜头
放大倍数: 0.75x, 1x, 1.5x, 2.0x, 2.5x, 3.0x, 3.5x, 4.0x, 4.5x,
齿间倍数: 0.7X,1x, 2x, 3x, 4x,
观测范围: 1.2mm 到 8.2mm (X-方向)
超亮的白色LED 光源可调节控制

5、分析及存档部分
高像素的千兆网摄像头,Gige,及 Inspectacle测量 软件
包括压缩比等在内的增强型测量工具。

6、电源
 230 VAC, 50Hz, 500 w

7、体积和重量
重量: 约30 kg
体积: 500mm (长) x 350mm (宽) x 350mm (高)
