线束端子行业
新能源线束(2.5~30MM平方线)端子截面分析仪
所属行业:新能源线束

线束大小:2.5~30MM平方线

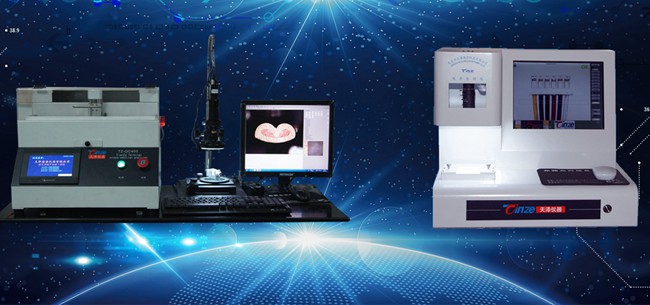

解决方案: 采用FDM-600(全自动型)

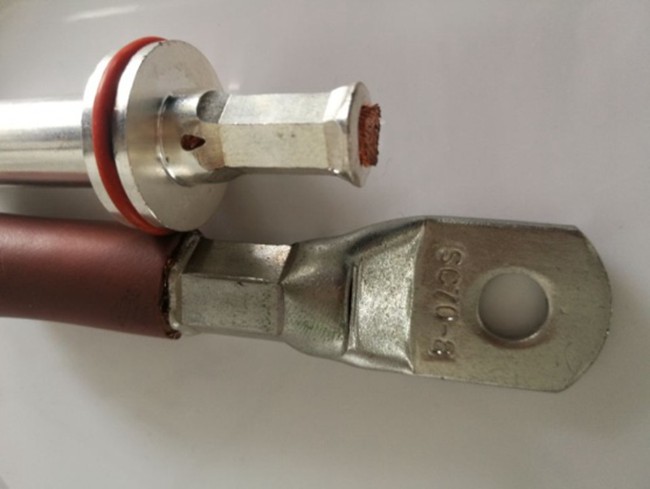

线束端子展示:
线束端子展示

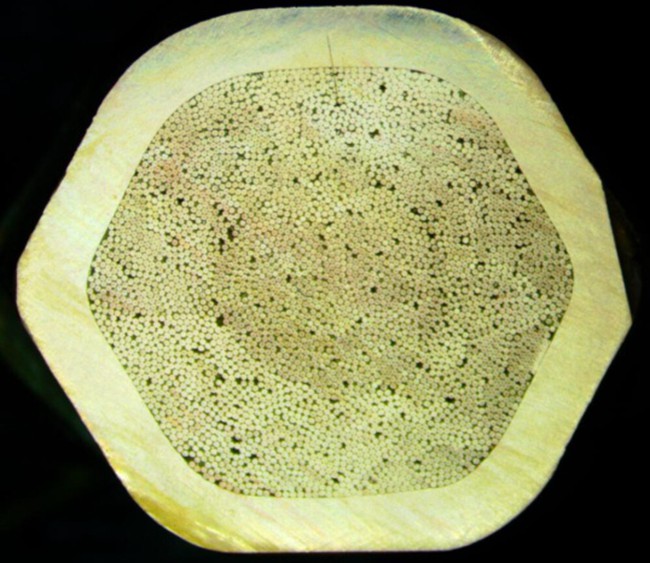

图像效果展示:

图像效果展示

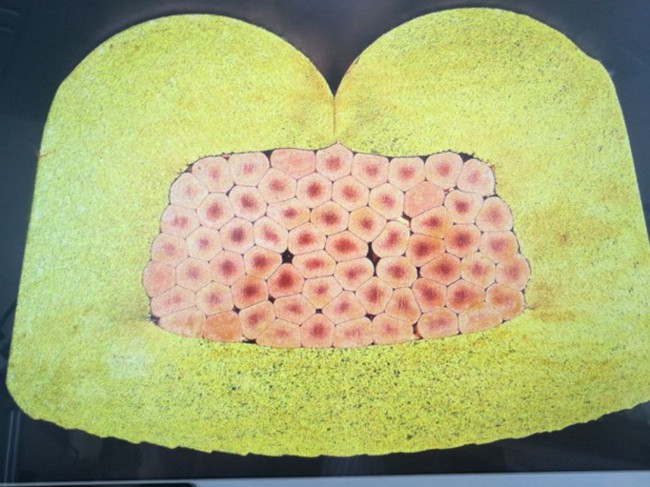

图像效果展示2
本公司端子自动切割

2.4利用日本高性能的光学分析系统和端子线束截面分析专用软件,可以方便测量端子压接高度、宽度毛刺尺寸、壁厚、铜丝数量、压缩比· 间隙比、压接面积等计算
放大倍率45倍~最大260倍。超过AWG38极细的线也可以很清楚地表现出来。

2.5我司专利技术一键式导出报告
可以将测定的各种数据以及芯线的压缩率等和鲜艳的断面图形一起输送到word文档中。
并根据国际线束行业标准软件自动计算压缩比 自动判别合格.
该进口系统拥有十几项国际标准自动检测项目(包含汽车业、家电业、电子业等各项权威技术指标),可以自动检测端子各项数据是否合格,无需人工修改。

符合以下行业公司相关技术指标:

汽车及其配套行业:奔驰、宝马、大众、丰田、奇瑞、BYD、江淮、博世集团、大陆汽车(芜湖)有限公司等

高铁行业:中国株洲南车时代电气、南车四方车辆有限公司、南车石家庄车辆有限公司、南车株洲电力机车研究所有限公司、南车成都机车车辆有限公司、南车洛阳机车有限公司、哈尔滨轨道交通装备有限责任公司、天津机辆轨道交通装备有限责任公司、永济新时速电机电器有限责任公司、中国北车集团大连机车研究所有限公司、青岛四方车辆研究所有限公司

家电及其配套行业:日本松下、夏普、韩国三星、台湾纬创集团、友达光电、TCL 集团、小天鹅、四川长虹、深圳康佳电子、创维电子、美的电器、青岛海尔、青岛朗诗德电气

IT行业:株式会社 タカミ技研、弘和電材社株式会社、千代田电子工业株式会社、日本JST(惠州)、惠州天域电子、摩菲仪器仪表(杭州)有限公司、美国爱特华德移动产品有限公司、大陆汽车(芜湖)有限公司
家电及其配套行业

技术参数

1.端子截面分析:日本进口无段式变焦光学系统
2.视频总倍率:30~312X
3.电线的适用范围:0.01㎡~50㎡
4.电源:AC100V~AC240V
5.成像系统:日本工业高清视频系统 300万
6.切割片规格:Φ110X0.5mm(德国进口、细腻耐用、其他公司采用国内沙粒度较粗、使用寿命短,切割后端子表面粗糙。)
7.研磨砂纸:1200#
8.标准夹具:0.01—50mm2
9.全自动精密一体式自动切割研磨设备(切割研磨采用德国进口电机,X轴及Y轴行程控制采用日本松下伺服电机。

10.控制系统:采用日本三菱PLC控制器

11.专业端子截面分析软件含加密锁及光盘
12.高精度基准尺:0.01/10mm
13.端子腐蚀:液体清洗(5S完成)
14.照明光源:全白可调LED照明装置
15.外形尺寸:W500XD350XH350
