线束端子行业

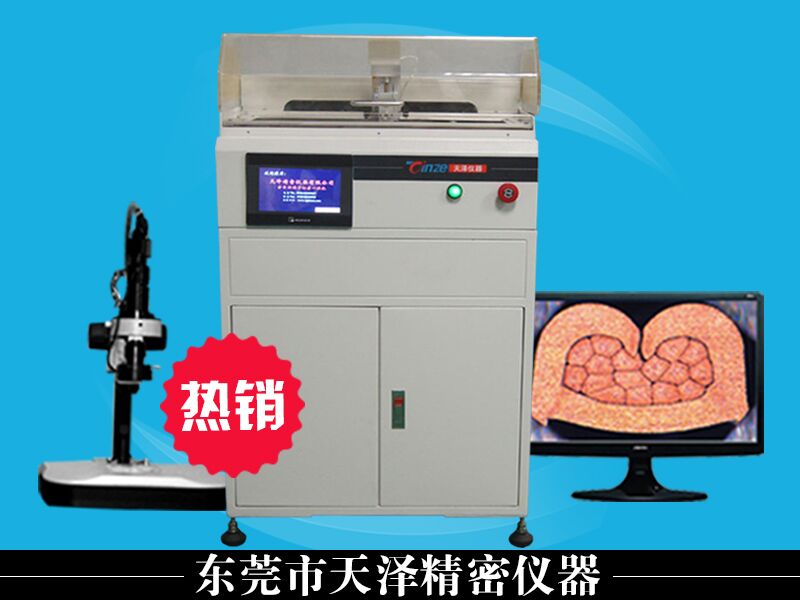

端子截面分析仪TZ-QC100进驻广州建龙
广州建龙电器
广州建龙电器有限公司是一家专业服务于海尔 美的 海信 格兰仕 志高 奥马、各式中小家用电器厂商

线束剖面分析仪工厂/端子横断面分析仪价格/线束截面分析仪生产厂家/端子横切面分析仪/汽车端子剖分析仪/汽车新能源线束端子分析仪/端子截面分析仪批发

端子金相分析显微镜是将传统的光学显微镜与计算机(数码相机)通过光电转换器有机地结合在一起,在计算机显示屏上观察实时动态图像,并能将所需要的图片进行编辑、测量分析、保存和打印。
仪 器 设 备 参 数
要求项目
使用技术规格要求
仪器信息
关键尺寸
推荐型号
TZ-QC100
切割机

转速
3000转/min
切割范围
直径:0.2mm---28.00mm
切割速度:
1.6mm/sec
切割轮:内径
32mm
外径
150mm
厚度
0.8mm
冷却系统 内置冷却系统(便于端子切割研磨快速冷却使端子线束不易热烧变形变质)
打磨机
转速
2600转/min
磨盘 直径
150mm
磨盘 厚度
10mm
蚀化部分
腐蚀时间
5-30min
       Y轴步进电机
42步距角1.8度

X轴步进电机
28步距角1.8度

开关电源
220V/50HZ
主机部分 放大倍数:
16X~260X
光学镜头(普密斯高端定格镜头)
0.7~4.5X
视频总倍率
16~260X
测量精度
0.005mm
端子测定范围
0.3mm2-80mm2
成像系统300万像素(进口CCD千兆网卡接入画面清晰传送速度快稳定性好)
1/2″专业CCD高清成像系统
仪 器 设 备 参 数
要求项目
使用技术规格要求
仪器信息
关键尺寸
推荐型号
TZ-QC100
切割机

转速
3000转/min
切割范围
直径:0.2mm---28.00mm
切割速度:
1.6mm/sec
切割轮:内径
32mm
外径
150mm
厚度
0.8mm
冷却系统 内置冷却系统(便于端子切割研磨快速冷却使端子线束不易热烧变形变质)
打磨机
转速
2600转/min
磨盘 直径
150mm
磨盘 厚度
10mm
蚀化部分
腐蚀时间
5-30min
       Y轴步进电机
42步距角1.8度

X轴步进电机
28步距角1.8度

开关电源
220V/50HZ
主机部分 放大倍数:
16X~260X
光学镜头(普密斯高端定格镜头)
0.7~4.5X
视频总倍率
16~260X
测量精度
0.005mm
端子测定范围
0.3mm2-80mm2
成像系统300万像素(进口CCD千兆网卡接入画面清晰传送速度快稳定性好)
1/2″专业CCD高清成像系统
