天泽技术工程师:讲解二次元影像测量仪放大倍率
时间: 2019-11-11 09:42 浏览次数:
天泽技术工程师:讲解二次元影像测量仪放大倍率知识 二次元影像测量仪 的放大倍率包括光学放大倍率和数码放大倍率两个方面的放大,基于几何成像原理的放大称为光学放大倍率,电

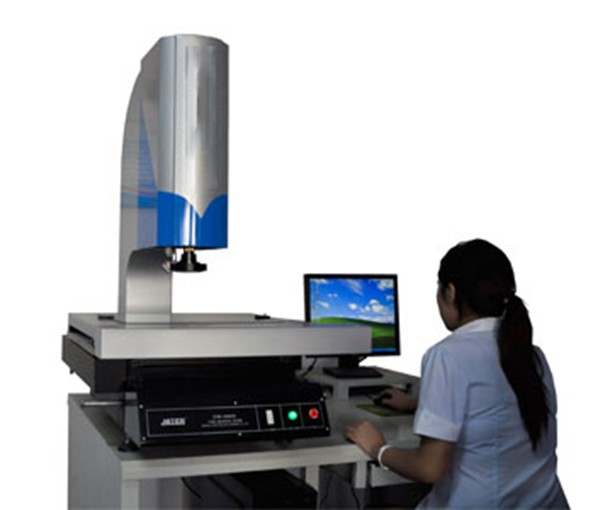

天泽技术工程师:讲解二次元影像测量仪放大倍率知识

二次元影像测量仪的放大倍率包括光学放大倍率和数码放大倍率两个方面的放大,基于几何成像原理的放大称为光学放大倍率,电子电路处理后显示放大称为数码放大倍率。

光学放大倍率为物体通过镜头成像到CCD的感光单元上面的放大倍率。这部分是纯粹的光学成像,遵守几何光学原理。光学放大倍率部分决定了影像的放大倍率,也部分决定了CCD 能够看到的视野范围。

数码放大倍率为由CCD感光单元通过处理电路,把图像显示到显示器上的这一过程中产生的放大效应称为数码放大倍率。表中为CCD到显示器的放大倍率,常用CCD感光芯片尺寸有1/3〞、1/2〞、2/3〞、1〞等四种规格,常用显示器尺寸有9〞、12〞、13〞、17〞、27〞等五种规格,从表中可查到从CCD到显示器的放大倍率。

测量物件实际大小与显示器的影像大小实际比率为影像放大倍率,二次元影像测量仪测量系统是将待测物件透过镜头光学放大,在影像经过数码信号传送显示器时其过程也作放大,由物件尺寸大小到影像尺寸大小的放大倍率称为影像放大倍率。二次元影像测量仪的放大倍率计算公式如下:影像放大倍率=光学放大倍率×数码放大倍率。二次元影像测量仪的放大倍率包括光学放大倍率和数码放大倍率两个方面的放大,基于几何成像原理的放大称为光学放大倍率,电子电路处理后显示放大称为数码放大倍率。
天泽技术工程师:讲解二次元影像测量仪放大倍率知识
光学放大倍率为物体通过镜头成像到CCD的感光单元上面的放大倍率。这部分是纯粹的光学成像,遵守几何光学原理。光学放大倍率部分决定了影像的放大倍率,也部分决定了CCD 能够看到的视野范围。

数码放大倍率为由CCD感光单元通过处理电路,把图像显示到显示器上的这一过程中产生的放大效应称为数码放大倍率。表中为CCD到显示器的放大倍率,常用CCD感光芯片尺寸有1/3〞、1/2〞、2/3〞、1〞等四种规格,常用显示器尺寸有9〞、12〞、13〞、17〞、27〞等五种规格,从表中可查到从CCD到显示器的放大倍率。

测量物件实际大小与显示器的影像大小实际比率为影像放大倍率,二次元影像测量仪测量系统是将待测物件透过镜头光学放大,在影像经过数码信号传送显示器时其过程也作放大,由物件尺寸大小到影像尺寸大小的放大倍率称为影像放大倍率。二次元影像测量仪的放大倍率计算公式如下:影像放大倍率=光学放大倍率×数码放大倍率。

光学测量市场按设备细分为影像测量仪(VMS)、测量显微镜、测量投影仪、三坐标测量仪(CMM)、光学数字化仪以及扫描仪(ODS等。VMS占据了该市场的最大份额,并且这种趋势预计将持续到2023年。影像测量仪因其固有结构能够轻松测量平面二维产品,因此在精密配件行业中相比三坐标测量仪需求更加旺盛。这将增加光学测量市场对VMS的需求。

2019年,手机玻璃及配件领域占据了光学测量市场的最大份额。手机产品行业需要光学测量系统进行各种部件的测量和质量检查。手机行业越来越多地使用光学测量解决方案来提高车辆的安全性和舒适性。这些因素促进了手机配件领域光学测量的应用。
