自动影像测量仪
MV系列大行程影像测量仪
产品简介

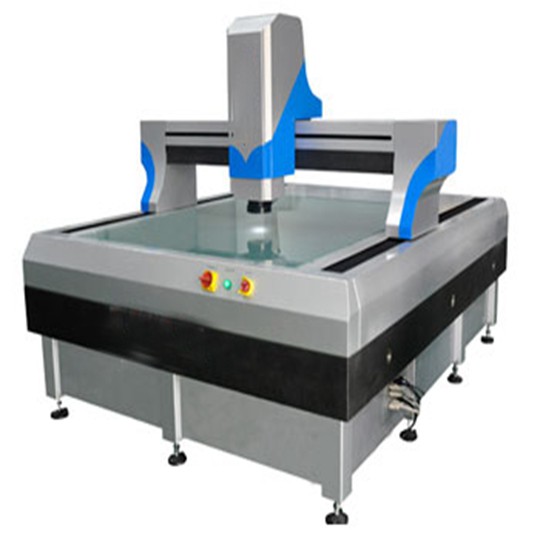

MV系列大行程影像测量仪是我公司新研发的龙门大行程CNC型全自动影像测量仪,采用龙门式结构(桥架式)运行性能稳定,且机构稳定不变形。X、Y、Z三轴均采用伺服电机、全采用双重闭环运动控
订购热线:137 9882 3886
产品介绍
1、仪器应用领域:

MV系列大行程影像测量仪目前主要运用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝级材料等。

2、仪器特点:

•  全大理石结构保证极高稳定性及刚性;

•  高精密线性滑轨和皮带传动,配日本安川高能伺服马达全闭环控制,高精度、高稳定度;

•  配 SONY “ 1/2 ”高分辨率彩色摄像机,保证高品质测量画面;

•  全自动变倍镜头,改变倍率后不需要重新选取比例尺;

•  可程控五环八驱表面冷光源、轮廓冷光源,使测量如虎添翼;

•  英国 RENISHAW 贴片式光栅尺,分辨率为 0.5 μ m ;

•  本公司自主研发QuickMeasuring全自动测量软件,可自动编程及离线编程,自动检测;

•  可选配英国 RENISHAW 接触式探头和 CCD 激光位移传感器。

3、CCD 激光位移传感器原理与特点:

•  通过光的干涉原理测量被测量的物体到镜头的距离;

•  适用于测量表面比较复杂的物体以及容易变形的物体;

•  测量角度范围广,可达到 8 5 °;

•  测量速度快,每秒达到测量 3000 次;

•  能方便测量, R 角、曲面轮廓等。
MV系列大行程影像测量仪
影像测量仪型号 MV-7070CNC MV-1080CNC MV-1210CNC MV-1612CNC MV-2216CNC

行程 700*700*200 1000*800*200 1200*1000*200 1600*1200*200 2200*1600*200

外形尺寸 1400*1700*1618 2000*1500*1700 2300*1700*1700 2700*1900*1657 3300*2300*1657

测量精度 XY轴 ≤ (3+L/200)um
 Z轴 ≤ (4+L/200)um

光栅尺 英国RENISHAW贴片式光栅尺,分辨率0.5um

CCD SONY 彩色摄像机

光学系统 自动变倍镜头;可选配激光,可测量透明式玻璃的厚度与平

光源 连续可调式 LED 环形表面光及轮廓光,根据放大倍率确定最大光强

软件 QuickMeasuring全自动影像测量软件

 工作环境 温度20 ° C ± 3 ° C , 湿度 45 % -75 %

 电源 220V ± 10 % ,50Hz
