自动影像测量仪

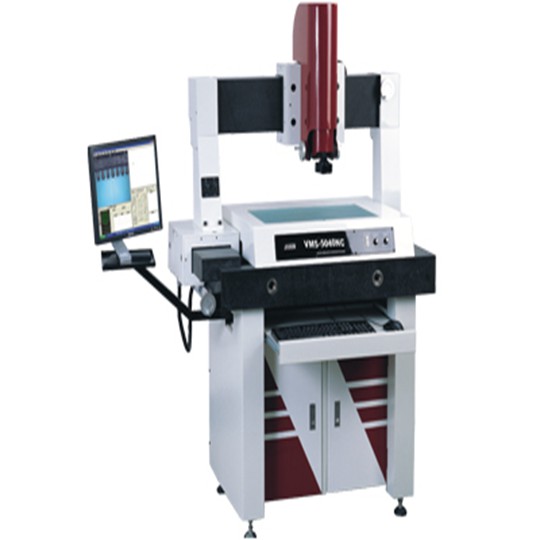

气浮式大行程影像测量仪
产品简介
气浮式系列大行程全自动影像测量仪主要应用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝缘材料等行业。
订购热线:137 9882 3886
产品介绍
仪器特点:

该系列气浮式大行程影像测量仪采用龙门式结构(桥架式)运行性能稳定,且机构稳定不变形。X、Y、Z三轴均采用伺服电机、全采用双重闭环运动控制、可保证电机在中、高速动动时的稳定性,和准确的定位功能,影像Z轴可自动对焦、配合自动变焦镜头,可实现自动变焦而不需倍率校正。
气浮式大行程影像测量仪
气浮型影像测量仪 VMS-5030 VMS-6040



金属台面尺寸(mm) 760×640 730×530
玻璃台面尺寸(mm) 550×350 650×450
运动行程(mm) 500×300 600×400
Z轴升降行程 200mm
工作距离 92mm
 X、Y、Z数显解析度 1μm
 X、Y坐标示值误差 ≤(3+L/200)μm
 影像系统
 摄影机: 日本原装彩色1/2″CCD摄像机
 变焦物镜倍率: 0.7~4.5X 或自动变焦镜头
 视频总倍率: 30X~190X
 物方视场: 10.6~1.6mm 表面光源与透射光源均用LED,48组可编程。
 测量系统 QuickMeasuring测量软件
