自动影像测量仪

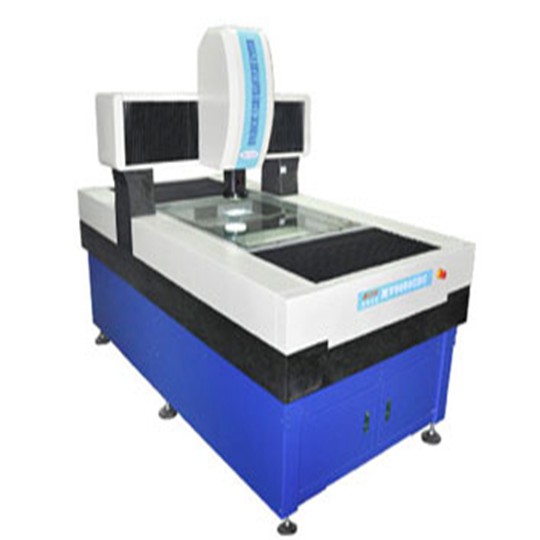

全自动影像测量仪MV-6080CNC
产品简介
该系列大行程全自动影像测量仪主要应用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝缘材料等行业。
订购热线:137 9882 3886
产品介绍
1、仪器特点

该系列大行程全自动影像测量仪采用龙门式结构(桥架式)运行性能稳定,且机构稳定不变形。X、Y、Z三轴均采用伺服电机、全采用双重闭环运动控制、可保证电机在中、高速动动时的稳定性和准确的定位精度。X、Y、Z三轴均采用高精度线性滑轨搭配进口开放式光栅尺,保证其测量精度。影像Z轴可自动对焦、配合自动变焦镜头,可实现自动变焦而不需倍率调整;底座采用大幅大理石结构,可极大保证机械运动时所需的稳定与精度。

2、大行程全自动影像测量仪MV-6080CNC规格参数

2.1 影像系统

2.1.1 摄影机:日本原装彩色CCD摄像机;
2.1.2 变焦物镜倍率:0.7~4.5X 或自动变焦镜头;
2.1.3 视频总倍率:30X~190X(配2X物镜时,总视频放大倍率可达到时380X);
2.1.4 物方视场:10.6~1.6mm 表面光源与透射光源均用LED,48组可编程。

2.2 工作台
2.2.1 金属台面尺寸(mm):1000×758
2.2.2 玻璃台面尺寸(mm):920×694
2.2.3 运动行程(mm):600×800
2.2.4 Z轴升降行程:200mm
2.2.5 工作距离:92mm
2.2.6 X、Y、Z数显解析度:0.0005mm
2.2.7 X、Y座标示值误差:≤(3+L/200)um
全自动影像测量仪MV-6080CNC
